EI84 - Sideindstøbt Transformer 85-120VA 50/60Hz

Vort omfattende udvalg af produkter inkluderer også en serie af EI84 sikkerheds-transformere. Forskellige typer af monterings- og forbindelses muligheder som for print- eller vertikal montering tilbydes.

Høj-kvalitets vakuum indstøbte transformatorer. Udgangseffekt fra 85VA.

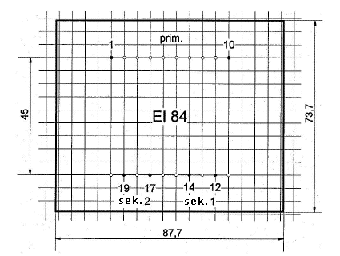

Print Layout - EI 84 Transformer   EI84 - Sideindstøbt Transformer 85-120VA 50/60Hz   EI84 - Sideindstøbt Transformer 85-120VA 50/60Hz

Set fra PCB   Printterminaler 0,8 mm Ø  - Terminalafstand 5 mm


Type Max. Omgivelsestemperatur Terminal Forbindelser Terminal Forbindelser * Stak
Højde
mm		 Boks
Højde
(H) mm		 Vægt
g
 EI84-13A/7.../... 70°C/B 6...40V - 85,00 VA 2x6...20V - 2x42,5 VA nkf 29,5 63,4 1.680
 EI84-13F/7.../... 70°C/B 6...40V - 85,00 VA 2x6...20V - 2x42,5 VA bkf 29,5 63,4 1.680
 EI84-13A/4.../... 40°C/B 6...40V - 100,00 VA 2x6...20V - 2x50 VA nkf 29,5 63,4 1.680
 EI84-13F/4.../... 40°C/B 6...40V - 100,00 VA 2x6...20V - 2x50 VA bkf 29,5 63,4 1.680
 EI84-33A/7.../... 70°C/B 6...40V - 100,00 VA 2x6...20V - 2x50 VA nkf 43,5 76,6 2.220
 EI84-33F/7.../... 70°C/B 6...40V - 100,00 VA 2x6...20V - 2x50 VA bkf 43,5 76,6 2.220
 EI84-33A/4.../... 40°C/B 6...40V - 120,00 VA 2x6...20V - 2x60 VA nkf 43,5 76,6 2.220
 EI84-33F/4.../... 40°C/B 6...40V - 120,00 VA 2x6...20V - 2x60 VA bkf 43,5 76,6 2.220

  • Godkendt ifølge EN 60742
  • Vakuum indstøbt
  • To kammer spole
  • Sikkerhedsklasse II
  • Beskyttelsessystem IP 00
  • Betinget kortslutningssikker (*bkf) via indbygget temperatursikring,
    eller ikke kortslutningssikker (*nkf) men beskyttet via ekstern sikring på primær og sekundær
Bemærk: Ved anvendelse af en betinget kortslutningssikker transformer type (*bkf), må der ikke føres printbaner mellem primær terminalerne på komponent siden, idet der i dette område er en ubeskyttet terminal med netspænding.


Varianter fremstilles efter ønske
