MJS, E1 Modul, Dobbelt Trans.


Kendetegn

  • SMD pakninger er velegnede for "pick and place" og har god co-planaritet
  • kontrollerede patametre sikrer at ITU-T G.703 krav opfyldes, når monteres med anbefalet IC
  • 1.500 Vrms minimum isolationsspænding
  • ideel for alle 1.544 og 2.048 Mbs interface applikationer
  • produceret i ISO-9001 godkendt fabrik
  • udvidet arbejdstemperatur -40° til +85° for alle typer
   MJS Serien - Dobbelte Transformere

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


MJS Serier - Dobbelte Transformere

Type
Nummer		 Transformer - I   Transformer - II Skema
Omsætnings-
forhold
±2%		 OCL
(mH Min.)		 DCR (Ohm) Pri.
Term.		 Sek.
Term.		 Omsætnings-
forhold
±2%		 OCL
(mH Min.)		 DCR (Ohm) Pri.
Term.		 Sek.
Term.
Pri. Sek. Pri. Sek.
 MJS-010 1ct:1,36ct 1,2 1,20 1,40 1-2-3 12-11-10 1ct:1,36ct 1,2 1,20 1,40 4-5-6 9-8-7 A
 MJS-013 1ct:1,15ct 1,2 1,20 1,40 1-2-3 12-11-10 1ct:1,15ct 1,2 1,20 1,40 4-5-6 9-8-7 A
 MJS-017 1ct:2ct 1,2 1,00 1,70 12-11-10 1-2-3 1ct:2ct 1,2 1,00 1,70 4-5-6 9-8-7 A
 MJS-018 1ct:1ct 1,2 1,00 1,00 1-2-3 12-11-10 1ct:2ct 1,2 1,00 1,80 4-5-6 9-8-7 A
 MJS-019 1ct:1,15ct 1,2 1,00 1,20 12-10 1-2-3 1ct:2ct 1,2 1,00 2,00 4-5-6 9-8-7 B
 MJS-021 1ct:1,41ct 1,2 1,40 1,20 12-11-10 1-2-3 1ct:1,41ct 1,2 1,40 1,20 9-8-7 4-5-6 A
 MJS-025 1:1/1,26 1,2 1,00 1,10 12-10 1-2-3 1ct:2ct 1,2 1,00 1,70 4-6 9-8-7 C
 MJS-027 1:2ct 1,6 1,10 1,10 1-3 12-11-10 2:1 1,6 1,10 0,70 4-6 9-7 D
 MJS-028 1ct:2ct 1,2 0,70 1,20 12-11-10 1-2-3 1ct:1,36ct 1,2 0,70 0,90 4-6 9-8-7 E

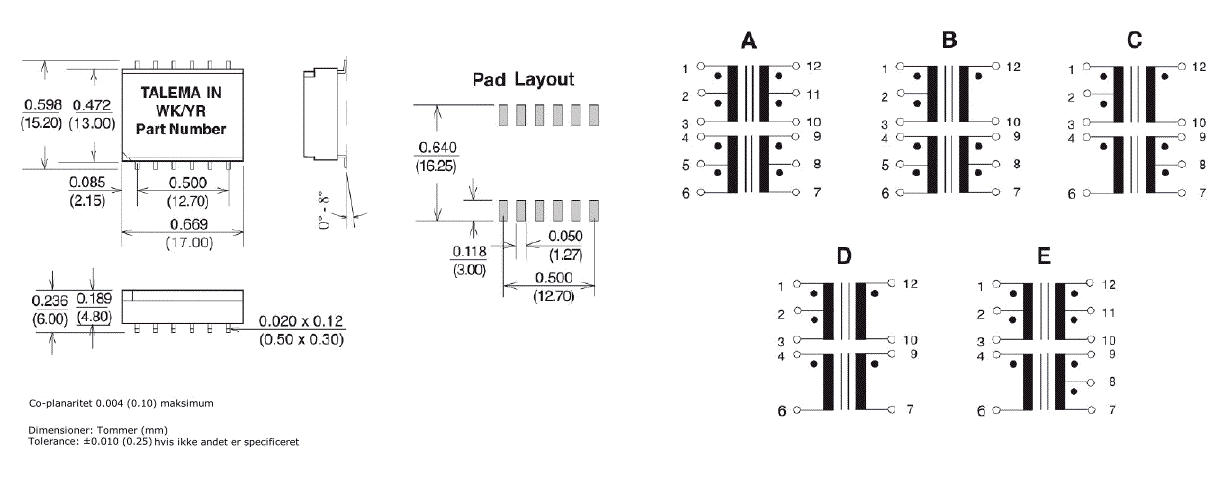

Dimensioner & Terminalforbindelser


Gå til top



Kendetegn

  • SMD pakninger er velegnede for "pick and place" og har god co-planaritet
  • common mode spole inkluderet på både Tx og Rx kanaler for optimal EMI dæmpning
  • kontrollerede parametre sikrer at ITU-T G,703 opfyldes, når monteret med anbefalet IC
  • 1.500 Vrms minimum isolationsspænding
  • produceret i ISO-9001 godkendt fabrik
  • udvidet arbejdstemperatur -40° til +85° for alle typer
   MJS - Dobbelte Transformere

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC side viklinger


MJS Serien - Dobbelte Transformere

Type
Nummer
 Transformer - I   Transformer - II
Omsætnings-
forhold
±2%		 OCL
(mH Min.)		 LL
(µH Max.)		 CWW
(pF Max.)		 DCR (Ohm) Pri.
Term.		 Sek.
Term.		 Omsætnings-
forhold
±2%		 OCL
(mH Min.)		 LL
(µH Max.)		 CWW
(pF Max.)		 DCR (Ohm) Pri.
Term.		 Sek.
Term.
Pri. Sek. Pri. Sek.
 MJS-010A
 MJS-013A		 1ct:1,36ct
1ct:1,15ct		 1,2
1,2		 0,60
0,60		 30
35		 0,80
0,80		 1,10
0,95		 1-3
1-3		 12-10
12-10		 1ct:1,36ct
1ct:1,15ct		 1,2
1,2		 0,60
0,60		 30
35		 0,80
0,80		 1,10
0,95		 4-6
4-6		 9-7
9-7
 MJS-014A
 MJS-015A		 1ct:1,15ct
1ct:2,3ct		 1,2
1,2		 0,60
0,60		 35
25		 0,90
0,60		 1,05
1,40		 1-3
1-3		 12-10
12-10		 1ct:1ct
1ct:2ct		 1,2
1,2		 0,60
0,60		 35
25		 0,90
0,60		 0,90
1,20		 4-6
4-6		 9-7
9-7
 MJS-017A
 MJS-018A
 MJS-019A		 1ct:2ct
1ct:1ct
1ct:1,15ct		 1,2
1,2
1,2		 0,60
0,60
0,60		 25
35
35		 0,60
0,90
0,80		 1,20
0,90
0,95		 1-3
1-3
1-3		 12-10
12-10
12-10		 1ct:2ct
1ct:2ct
1ct:2ct		 1,2
1,2
1,2		 0,60
0,60
0,60		 25
35
35		 0,60
0,90
0,80		 1,20
1,80
1,60		 4-6
4-6
4-6		 9-7
9-7
9-7
 MJS-021A
 MJS-024A		 1ct:1,41ct
1ct:2,42ct		 1,2
1,2		 0,60
0,60		 30
25		 0,70
0,60		 1,00
1,50		 1-3
1-3		 12-10
12-10		 1ct:1,41ct
1ct:2,42ct		 1,2
1,2		 0,60
0,60		 30
25		 0,70
0,60		 1,00
1,50		 4-6
4-6		 9-7
9-7
 MJS-025A
 MJS-028A		 1ct:1,26ct
1ct:2ct		 1,2
1,2		 0,60
0,60		 30
30		 0,80
0,70		 1,00
1,20		 1-3
1-3		 12-10
12-10		 1ct:2ct
1ct:1,36ct		 1,2
1,2		 0,60
0,60		 30
30		 0,80
0,70		 1,60
0,90		 4-6
4-6		 9-7
9-7
 MJS-031A
 MJS-032A		 1ct:1ct
1ct:2,4ct		 1,2
1,2		 0,60
0,60		 35
35		 0,90
0,90		 0,90
2,10		 1-3
1-3		 12-10
12-10		 1ct:1,36ct
1ct:1ct		 1,2
1,2		 0,60
0,60		 35
35		 0,90
0,90		 1,20
0,90		 4-6
4-6		 9-7
9-7

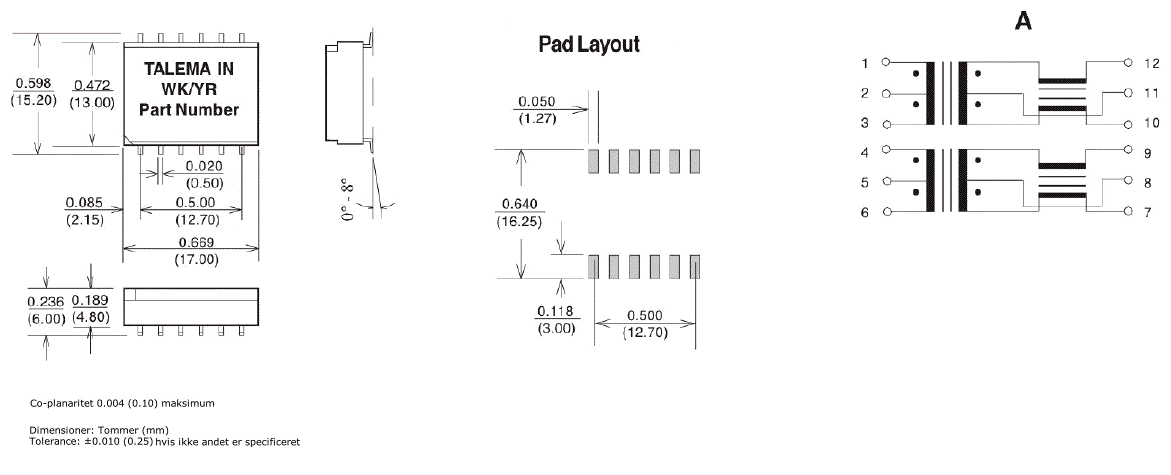

Dimensioner & Terminalforbindelser
