HPT Serie-HDSL Transformer


Kendetegn

  • opfylder ANSI og ETSI krav
  • passer til alle førende chipsets
  • meget lav THD tillader maksimum forbindelseslængde
  • 1.500V minimum isolation
  • fortræffelig kvalitet til konkurrencedygtig pris p.g.a. høj-volumen produktion
  • produceret i ISO-9001 godkendt fabrik
   HPT Serien - HDSL Transformer


Transformer Guide



Typiske Data
Producent IC Type Applikation Transformer
Rockwell
(Brooktree)		 BT8921/BT8970
BT8921/BT8970		 784Kbps
1.168Kbps		 HPT-100A
HPT-110A
BT8952
BT8952		 784Kbps
1.168Kbps
 HPT-120A
HPT-130A
BT8960
BT8960
BT8960
 416Kbps
288Kbps
160Kbps		 HPT-140A
HPT-150A
HPT-160A
Level One SK70704/SK70706
SK70704/SK70721
 784Kbps
1.168Kbps		 HPT-170B
HPT-180C

THD -70dB max.
100kHz, 5Vpp
Longitudinal
Balance		 50dB min
40-300kHz
Returtab 16,5dB min
40-300kHz
Tilpasset 135 Ohm Linie Impedans


Elektriske Specifikationer ved 25°C
Arbejdstemperatur: -40°C til +85°C
Type Nummer Omsætnings-
forhold
±2%
IC : Linie  		 OCL
(mH)		 LL
(µH) Max.		 DCR
(Ohm)
IC / Linie		 IDC
(mA)		 Isolations-
spænding
(Vrms Min.) 		 Skema
 HPT-100A
 HPT-110A		 1ct:1:1
1ct:1:1		 3,0±6%
2,0±6%		 20
20		 2,3 / 2,3
2,3 / 2,3		 70
70		 1.500
1.500		 A
A
 HPT-120A
 HPT-130A		 2ct:1 :1
2ct:1 :1		 3,0±6%
2,0±6%		 20
20		 4,6 / 2,3
4,6 / 2,3		 160
160		 1.500
1.500		 A
A
 HPT-140A
 HPT-150A
 HPT-160A		 1ct:1:1
1ct:1:1
1ct:1:1		 3,5±10%
5,0±10%
8,0±10%		 40
40
40		 2,3 / 2,3
2,6 / 2,6
2,6 / 2,6		 70
70
70		 1.500
1.500
1.500		 A
A
A
 HPT-170B
 HPT-180C		 1ct:1,8ct
1ct:0,9:0,9		 2,75±6%
2,03±6%		 20
20		 3,2 / 3,0
2,0 / 2,0		 75
75		 2.000
2.500		 B
C

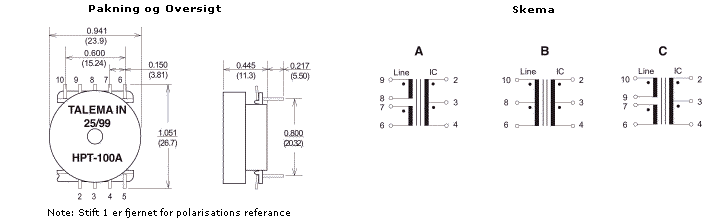

Dimensioner & Terminalforbindelser
