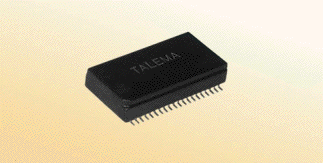

TEXQ - 4 Port Auto MDI/MDIX Module

Kendetegn

  • Designet for Broadcom BCM5226/5228, Level One LXT9784/9785 og Kendin KS8995/8995E chipsets
  • Lavprofil (5,8mm) og letvægt (4,5 g) 10/100Base-T Quad Port isolations transformer moduler designet for Auto MDI/MDIX applikationer
  • SMD pakninger er velegnede for ”pick and place” og med god co-planaritet
  • Moduler møder IEEE 802.3u og ANSI X3.263 krav
  • Produceret i ISO-9001 godkendt fabrik


Elektriske Specifikationer ved 25°C

Induktion: 350µH minimum ved 100kHz, 100mV, 8mA bias
Lækinduktion: 0,4µH ved 1MHz
Minimum Isolationsspænding: 1.500 Vrms		   Arbejdstemperatur: 0° til +70°C
Opbevaringstemperatur: -25°C til +105°C
Standard pakning: "Tape & reel"


Kvalitet og ensartethed er garanteret gennem 100% test af de specificerede parametre for primærinduktion, lækinduktion, omsætningsforhold, DC modstand og koblingskapacitet. Dette sikrer at returtabs og pulsbølgeforms kravene kan bibeholdes helt. Derudover er alle delene testet for 1.500V minimum isolation.

Applikationer

10/100BaseT Quadro transformermoduler indeholder send og modtag isolationstransformere for at bibeholde stabil bølgeform og dæmpning af common mode støj, samtidig med at de yder udstyrsisolation per IEEE 802.3. Høj impedans common mode quadro spoler for yderligere EMI dæmpning er blevet føjet til nogle modeller for FCC og CISPR 22 Klasse B attesteringskrav.


TEXQ Serien - 4-Port MDI/MDIX 10/100Base-T Isolationstransformer Moduler

Type
Nummer		 Omsætnings-
forhold
±2%		 Indsætnings-
tab
(dB Typ.)		 Returtab
(dB Min.)		 Crosstalk
(dB Typ.)		 Differential /
Common Mode
Dæmpning (dB Typ.)		 Skema
Tx Rx 0,1-100MHz 0,5-30MHz 40MHz 50MHz 60-80MHz 1MHz 30MHz 60MHz 100MHz 1-60MHz 60-200MHz
 TEXQ-400M-J
 TEXQ-400N-J
 TEXQ-405N-J		 1:1
1ct:1ct
1.89ct:1ct		 1:1
1ct:1ct
1ct:1ct		 -1,0
-1,0
-1,0		 -18
-18
-18		 -14,6
-14,6
-16		 -13,1
-13,1
-14		 -10
-10
-12		 -65
-55
-32		 -50
-45
-32		 -40
-40
-32		 -35
-33
-32		 -40
-36
-40		 -36
-24
-40		 M
N
N

Dimensioner

Skema
