SA - Stabile Lagrings Drosler

SA Seriens lagringsspoler er blevet designet med Fe-baseret amorf legering, som giver en høj flux tæthed og lavt kerne tab, som er ideelt for at optimere spole designet.

Kendetegn

  • Fe-baserede amorfe legerings kerner
  • Anvendelses frekvenser op til 500 kHz
  • Kompakt og med høj ”Q”
  • Yderst stabil induktans med varierende Bias strøm
  • Lav temperatur stigning
  • Fuldt indstøbte typer, som møder Klasse GFK (-40°C til +125°C, fugtigheds klasse F) per DIN 40040, kan fås.
  • Produceret i ISO-9001 godkendt fabrik.
   SA - Stabile Lagrings Drosler

Applikationer

DC-DC Omformere • Switched Mode Strøm Forsyninger • EMI/RFI Filtrering • Udgangs Spoler

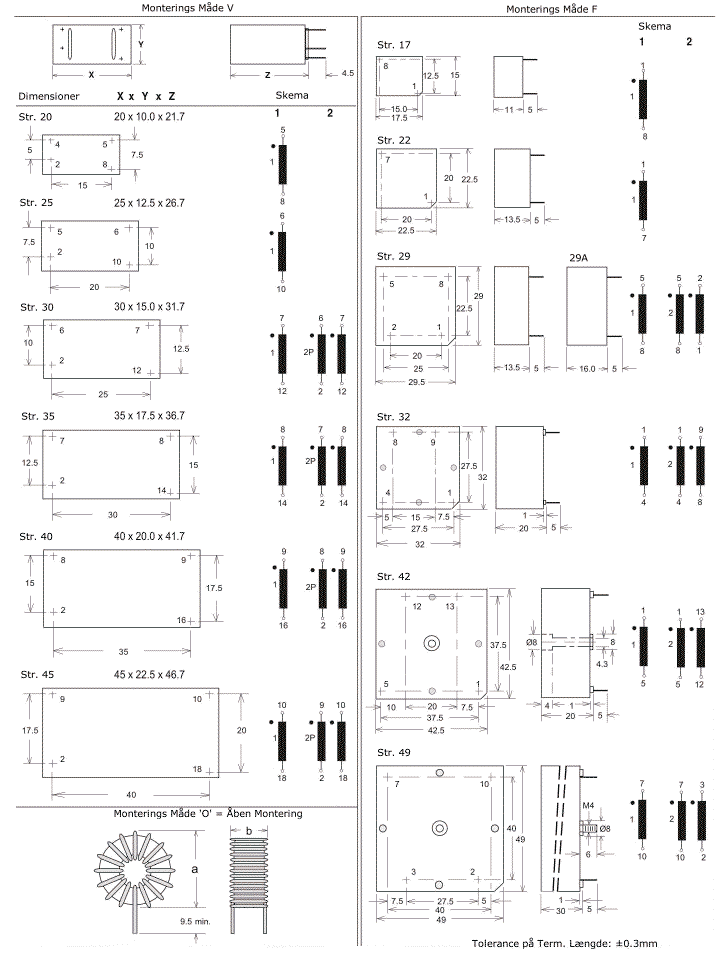

SA Serien, Mekaniske Data
Bestillings "Nøgle"

Elektriske Specifikationer ved 25 °C

Type Nummer IDC
(A)		 L(µH)
Min. ved
anslået strøm		 Lo(µH)
±10%
Ubelastet		 DCR
mOhm
Typisk		 Min.
Energi
Lagring
(µJ)*		 Skema Spole Str.
mm
O.D. x H.		 Boks
str.
kode		 Monterings Måde
Terminal Ød
F V O F V
 SA_-0.63-22
 SA_-0.63-33
 SA_-0.63-47
 SA_-0.63-68		 0,63
0,63
0,63
0,63		 22
33
47
68		 23
35
49
70		 95
118
141
167		 4
7
10
13		 1
1
1
1		 12 x 8
12 x 8
13 x 9
13 x 9		 17
17
17
17		 20
20
20
20		 0,355
0,355
0,355
0,355		 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-0.63-100
 SA_-0.63-150
 SA_-0.63-220
 SA_-0.63-330		 0,63
0,63
0,63
0,63		 100
150
220
330		 105
157
248
389		 206
276
348
436		 20
29
44
65		 1
1
1
1		 13 x 9
13 x 9
14 x 9
14 x 9		 17
17
17
17		 20
20
20
20		 0,355
0,355
0,355
0,355		 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-0.63-470
 SA_-0.63-680
 SA_-0.63-1000
 SA_-0.63-1500		 0,63
0,63
0,63
0,63		 470
680
1.000
1.500		 480
728
1.105
1.523		 421
519
639
801		 92
136
197
299		 1
1
1
1		 16 x 8
17 x 9
17 x 9
22 x 8		 17
17
22
29		 20
20
25
30		 0,355
0,355
0,355
0,355		 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-0.63-2200
 SA_-0.63-3300
 SA_-0.63-4700
 SA_-0.63-6800
 SA_-0.63-8200		 0,63
0,63
0,63
0,63
0,63		 2.200
3.300
4.700
6.800
8.200		 2.249
3.514
5.345
6.949
9.057		 974
1.217
1.501
2.003
2.287		 437
655
933
1.351
1.618		 1
1
1
1
1		 23 x 9
24 x 10
24 x 10
27 x 6
28 x 17		 29
29
29
32
32		 30
30
30
40
40		 0,355
0,355
0,355
0,355
0,355		 0,600
0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
0,800
 SA_-1.0-22
 SA_-1.0-33
 SA_-1.0-47
 SA_-1.0-68		 1,0
1,0
1,0
1,0		 22
33
47
68		 23
35
49
73		 59
73
88
107		 11
17
23
34		 1
1
1
1		 12 x 8
12 x 8
13 x 9
13 x 9		 17
17
17
17		 20
20
20
20		 0,450
0,450
0,450
0,450
 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-1.0-100
 SA_-1.0-150
 SA_-1.0-220
 SA_-1.0-330		 1,0
1,0
1,0
1,0		 100
150
220
330		 102
151
230
362		 110
134
165
207		 51
74
110
167		 1
1
1
1		 16 x 9
16 x 9
16 x 9
18 x 10		 22
22
22
22		 25
25
25
25		 0,450
0,450
0,450
0,450		 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-1.0-470
 SA_-1.0-680
 SA_-1.0-1000
 SA_-1.0-1500		 1,0
1,0
1,0
1,0		 470
680
1.000
1.500		 472
698
1.031
1.641		 252
307
373
470		 236
342
500
746		 1
1
1
1		 22 x 9
24 x 10
24 x 10
24 x 10		 29
29
29
29		 25
25
25
25		 0,450
0,450
0,450
0,450		 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-1.0-2200
 SA_-1.0-3300
 SA_-1.0-4700
 SA_-1.0-6800		 1,0
1,0
1,0
1,0		 2.200
3.300
4.700
6.800		 2.589
3.359
4.968
8.000		 591
788
958
1.215		 1.100
1.646
2.360
3.400		 1
1
1
1		 25 x 11
28 x 17
28 x 17
28 x 17		 29
32
32
32		 30
35
40
40		 0,450
0,450
0,450
0,450		 0,600
0,600
0,600
0,600		 0,800
0,800
0,800
0,800
 SA_-1.6-22
 SA_-1.6-33
 SA_-1.6-47
 SA_-1.6-68		 1,6
1,6
1,6
1,6		 22
33
47
68		 23
27
55
67		 38
49
60
57		 27
42
59
84		 1
1
1
1		 13 x 8
14 x 9
14 x 9
17 x 9		 17
17
17
22		 20
25
25
25		 0,560
0,560
0,560
0,560		 0,560
0,560
0,560
0,560		 0,800
0,800
0,800
0,800
 SA_-1.6-100
 SA_-1.6-150
 SA_-1.6-220
 SA_-1.6-330		 1,6
1,6
1,6
1,6		 100
150
220
330		 107
169
268
343		 73
91
115
139		 130
195
278
426		 1
1
1
1		 17 x 9
17 x 9
18 x 11
23 x 9		 22
22
22
29		 25
25
25
25		 0,560
0,560
0,560
0,560		 0,560
0,560
0,560
0,560		 0,800
0,800
0,800
0,800
 SA_-1.6-470
 SA_-1.6-680
 SA_-1.6-1000
 SA_-1.6-1500		 1,6
1,6
1,6
1,6		 470
680
1.000
1.500		 516
765
1.300
1.549		 170
207
165
345		 608
872
1.272
1.923		 1
1
1
1		 23 x 9
24 x 11
27 x 16
27 x 16		 29
29
32
32		 25
30
35
35		 0,560
0,560
0,560
0,560		 0,560
0,560
0,560
0,560		 0,800
0,800
0,800
0,800
 SA_-1.6-2200
 SA_-1.6-3300
 SA_-1.6-4700
 SA_-1.6-5600		 1,6
1,6
1,6
1,6		 2.200
3.300
4.700
5.600		 2.402
3.458
4.968
6.216		 430
565
718
804		 2.829
4.205
6.041
7.161		 1
1
1
1		 28 x 17
33 x 17
43 x 16
45 x 18		 32
42
49
49		 40
40
45
-		 0,560
0,560
0,560
0,560		 0,560
0,560
0,560
0,560		 0,800
0,800
0,800
-
 SA_-2.0-22
 SA_-2.0-33
 SA_-2.0-47
 SA_-2.0-68
 SA_-2.0-100		 2,0
2,0
2,0
2,0
2,0		 22
33
47
68
100		 23
33
49
75
112		 27
32
39
48
59		 46
65
93
137
200		 1
1
1
1
1		 15 x 8
15 x 8
15 x 8
15 x 8
16 x 9		 17
17
17
17
22		 20
20
20
20
20		 0,630
0,630
0,630
0,630
0,630		 0,630
0,630
0,630
0,630
0,630		 0,630
0,630
0,630
0,630
0,630
 SA_-2.0-150
 SA_-2.0-220
 SA_-2.0-330
 SA_-2.0-470
 SA_-2.0-680		 2,0
2,0
2,0
2,0
2,0		 150
220
330
470
680		 195
234
362
551
701		 76
91
113
139
184		 302
446
658
947
1.374		 1
1
1
1
1		 16 x 9
23 x 10
25 x 11
25 x 11
27 x 16		 22
29
29
29
32		 20
30
30
30
35		 0,630
0,630
0,630
0,630
0,630		 0,630
0,630
0,630
0,630
0,630		 0,630
0,630
0,630
0,630
0,630
 SA_-2.0-1000
 SA_-2.0-1500
 SA_-2.0-2200
 SA_-2.0-3300
 SA_-2.0-3900		 2,0
2,0
2,0
2,0
2,0		 1.000
1.500
2.200
3.300
3.900		 1.060
1.693
2.500
3.594
4.567		 226
285
379
483
544		 2.014
3.013
4.401
6.612
7.855		 1
1
1
1
1		 29 x 18
29 x 17
35 x 19
46 x 19
46 x 19		 32
32
49
49
49		 40
40
45
-
-		 0,630
0,630
0,630
0,630
0,630		 0,630
0,630
0,630
0,630
0,630		 0,630
0,630
0,630
-
-
 SA_-2.5-22
 SA_-2.5-33
 SA_-2.5-47
 SA_-2.5-68
 SA_-2.5-100		 2,5
2,5
2,5
2,5
2,5		 22
33
47
68
100		 23
33
52
75
123		 23
28
35
42
53		 70
101
150
209
307		 1
1
1
1
1		 16 x 8
16 x 8
18 x 10
18 x 10
18 x 10		 22
22
22
22
22		 20
20
25
25
25		 0,670
0,670
0,670
0,670
0,670		 0,670
0,670
0,670
0,670
0,670		 0,670
,0670
0,670
0,670
0,670
 SA_-2.5-150
 SA_-2.5-220
 SA_-2.5-330
 SA_-2.5-470		 2,5
2,5
2,5
2,5		 150
220
330
470		 159
242
381
476		 65
80
100
131		 476
688
1.023
1.459		 1
1
1
1		 23 x 10
23 x 10
23 x 10
27 x 16		 32
32
32
32		 30
30
30
35		 0,670
0,670
0,670
0,670		 0,670
0,670
0,670
0,670		 0,670
0,670
0,670
0,670
 SA_-2.5-680
 SA_-2.5-1000
 SA_-2.5-1500
 SA_-2.5-2200
 SA_-2.5-2700		 2,5
2,5
2,5
2.5
2,5		 680
1.000
1.500
2.200
2.700		 720
1.107
1.786
2.441
3.295		 161
200
278
345
401		 2.138
3.114
4.743
6.867
8.444		 1
1
1
1
1		 27 x 16
29 x 18
34 x 18
43 x 16
43 x 16		 32
32
42
49
49		 35
40
40
-
-		 0,670
0,670
0,670
0,670
0,670		 0,670
0,670
0,670
0,670
0,670		 0,670
0,670
0,670
-
-
 SA_-3.15-22
 SA_-3.15-33
 SA_-3.15-47
 SA_-3.15-68		 3,15
3,15
3,15
3,15		 22
33
47
68		 23
36
56
71		 19
24
29
35		 107
164
238
346		 1
1
1
1		 16 x 8
18 x 10
18 x 10
22 x 8		 22
22
22
29		 20
25
25
25		 0,750
0,750
0,750
0,750		 0,750
0,750
0,750
0,750		 0,750
0,750
0,750
0,750
 SA_-3.15-100
 SA_-3.15-150
 SA_-3.15-220
 SA_-3.15-330		 3,15
3,15
3,15
3,15		 100
150
220
330		 103
165
266
333		 42
54
68
89		 488
736
1.107
1.619		 1
1
1
1		 24 x 10
24 x 10
24 x 10
28 x 17		 29
29
29
32		 30
30
30
40		 0,750
0,750
0,750
0,750		 0,750
0,750
0,750
0,750		 0,750
0,750
0,750
0,750
 SA_-3.15-470
 SA_-3.15-680
 SA_-3.15-1000
 SA_-3.15-1500		 3,15
3,15
3,15
3,15		 470
680
1.000
1.500		 492
799
1.265
1.656		 109
138
190
231		 2.319
3.369
5.020
7.393		 1
1
1
1		 28 x 17
28 x 17
35 x 19
44 x 17		 32
32
42
49		 40
40
40
-		 0,750
0,750
0,750
0,750		 0,750
0,750
0,750
0,750		 0,750
0,750
0,750
-
 SA_ -4.0-22
 SA_-4.0-33
 SA_-4.0-47
 SA_-4.0-68		 4,0
4,0
4,0
4,0		 22
33
47
68		 23
39
48
75		 15
19
22
28		 165
260
375
556		 1
1
1
1		 16 x 8
18 x 11
22 x 9
24 x 11		 22
22
29
29		 20
25
25
30		 0,850
0,850
0,850
0,850		 0,850
0,850
0,850
0,850		 0,850
0,850
0,850
0,850
 SA_-4.0-100
 SA_-4.0-150
 SA_-4.0-220
 SA_-4.0-330		 4,0
4,0
4,0
4,0		 100
150
220
330		 113
157
226
360		 35
48
57
72		 812
1.242
1.752
2.646		 1
1
1
1		 24 x 11
26 x 15
28 x 17
28 x 17		 29
32
32
32		 30
35
40
40		 0,850
0,850
0,850
0,850		 0,850
0,850
0,850
0,850		 0,850
0,850
0,850
0,850
 SA_-4.0-400
 SA_-4.0-470
 SA_-4.0-680
 SA_-4.0-1000		 4,0
4,0
4,0
4,0		 400
470
680
1.000		 476
508
703
1.191		 83
94
117
153		 3.239
3.738
5.515
8.006		 1
1
1
1		 28 x 17
33 x 17
44 x 17
44 x 17		 32
42
49
49		 40
40
-
-		 0,850
0,850
0,850
0,850
 0,850
0,850
0,850
0,850		 0,850
0,850
-
-
 SA_-5.0-22
 SA_-5.0-33
 SA_-5.0-47
 SA_-5.0-68		 5,0
5,0
5,0
5,0		 22
33
47
68		 28
35
51
75		 13
15
19
23		 281
430
596
831		 1
1
1
1		 19 x 11
22 x 9
22 x 9
25 x 11		 22
29
29
29		 25
25
25
30		 0,950
0,950
0,950
0,950		 0,950
0,950
0,950
0,950		 0,950
0,950
0,950
0,950
 SA_-5.0-100
 SA_-5.0-150
 SA_-5.0-220		 5,0
5,0
5,0		 100
150
220		 100
157
237		 31
38
47		 1.242
1.882
2.722		 1
1
1		 26 x 15
26 x 15
29 x 18		 32
32
32		 35
35
40		 0,950
0,950
0,950		 0,950
0,950
0,950		 0,950
0,950
0,950
 SA_-5.0-330
 SA_-5.0-470
 SA_-5.0-630
 SA_-5.0-680		 5,0
5,0
5,0
5,0		 330
470
630
680		 362
492
703
845		 63
78
94
103		 4.068
5.955
7.914
8.554		 1
1
1
1		 34 x 18
42 x 15
45 x 18
45 x 18		 42
49
49
49		 40
45
-
-		 0,950
0,950
0,950
0,950		 0,950
0,950
0,950
0,950		 0,950
0,950
-
-
 SA_-6.3-22
 SA_-6.3-33
 SA_-6.3-47		 6,3
6,3
6,3		 22
33
47		 24
35
55		 9
11
14		 450
635
959		 1
1
1		 23 x 9
23 x 9
26 x 12		 29
29
29		 25
25
30		 1,120
1,120
1,120		 1,120
1,120
1,120		 1,120
1,120
1,120
 SA_-6.3-68
 SA_-6.3-100
 SA_-6.3-150		 6,3
6,3		 68
100
150		 68
108
166		 18
23
28		 1.317
2.051
2.963		 1
1
1		 27 x 16
27 x 16
30 x 19		 32
32
32		 35
35
40		 1,120
1,120
1,120		 1,120
1,120
1,120		 1,120
1,120
1,120
 SA_-6.3-220
 SA_-6.3-330
 SA_-6.3-390		 6,3
6,3
6,3		 220
330
390		 251
357
459		 38
48
55		 4.435
6.587
7.842		 1
1
1		 35 x 19
43 x 16
46 x 19		 42
49
49		 40
45
-		 1,120
1,120
1,120		 1,120
1,120
1,120		 1,120
1,120
-
 SA_-8.0-22
 SA_-8.0-33
 SA_-8.0-47
 SA_-8.0-68		 8,0
8,0
8,0
8,0		 22
33
47
68		 24
38
46
74		 7
9
12
15		 695
1.037
1.434
2.241		 1
1
1
1		 23 x 10
26 x 13
27 x 16
27 x 16		 29
29
32
32		 30
30
35
35		 1,250
1,250
1,250
1,250		 1,250
1,250
1,250
1,250		 1,250
1,250
1,250
1,250
 SA_-8.0-100
 SA_-8.0-150
 SA_-8.0-220
 SA_-8.0-270		 8,0
8,0
8,0
8,0		 100
150
220
270		 123
179
244
330		 20
26
32
37		 3.188
4.698
7.107
8.554		 1
1
1
1		 30 x 19
35 x 19
43 x 16
46 x 19		 32
42
49
49		 40
40
45
-		 1,250
1,250
1,250
1,250		 1,250
1,250
1,250
1,250		 1,250
1,250
1,250
-
 SA_-10-22
 SA_-10-33
 SA_-10-47
 SA_-10-68		 10
10
10
10		 22
33
47
68		 22
33
51
80		 7
9
11
14		 1.060
1.589
2.406
3.280		 1
1
1
1		 27 x 16
27 x 16
27 x 16
27 x 16		 32
32
32
32		 40
40
40
40		 1,320
1,320
1,320
1,320		 1,320
1,320
1,320
1,320		 1,320
1,320
1,320
1,320
 SA_-10-100
 SA_-10-150
 SA_-10-180		 10
10
10		 100
150
180		 127
171
233		 19
24
27		 5.079
7.442
8.876		 1
1
1		 34 x 18
43 x 16
43 x 16		 42
49
49		 40
-
-		 1,320
1,320
1,320
 1,320
1,320
1,320		 1,320
-
-
 SA_-16-22
 SA_-16-33
 SA_-16-47
 SA_-16-68		 16
16
16
16		 22
33
47
68		 29
36
70
83		 5
6
10
10		 2.966
4.128
7.150
8.554		 2P
2P
2P
2P		 30 x 19
35 x 19
43 x 16
43 x 16		 32
43
49
49		 40
40
45
45		 1,180
1,180
1,180
1,180
 1,180
1,180
1,180
1,180		 1,180
1,180
1,180
1,180
 SA_-20-10
 SA_-20-22
 SA_-20-33
 SA_-20-47		 20
20
20
20		 10
22
33
47		 10
24
38
53		 3
4
6
7		 2.011
4.278
6.867
8.976		 2P
2P
2P
2P		 27 x 16
32 x 16
43 x 16
43 x 16		 32
42
49
49		 40
40
-
-		 1,320
1,320
1,320
1,320		 1,320
1,320
1,320
1,320		 1,320
1,320
-
-


GÃ¥ til top


Bemærk:

  1. µJoule klassificeringen (0,5 x LI²) er induktorens evne til at lagre energi
  2. Induktans målt ved 0,10V AC ved 10kHz.
Bestillings "Nøgle"


GÃ¥ til top

Monterings Metode


Monterings Metode


GÃ¥ til top
