TV -Common Mode EMI Ringkerne Induktor

TV Serien er lavpris ringkerne induktorer, der er designet til at dæmpe EMI-støj.   Ringkerne Induktorer


Kendetegn

  • SMD design ideel for ”Pick and place” placering
  • Egnet til bølgelodning
  • Lavpris printterminal version fremstilles efter ønske
  • Produceret i ISO-9001 godkendt fabrik
  • Anvendelsestemperatur: -30°C til + 130°C

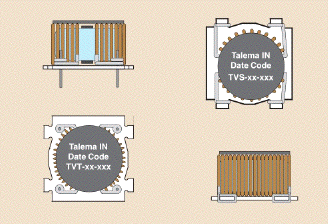

Mekanisk Layout

Elektriske Specifikationer ved 25°C

Type Nummer Nominel RMS Strøm (Amps) LN (mH ±30%) DCR (mOhm max) SRF (MHz) Vrms Pakningsstr.
"S" "T"
 TV_-3.6-102 3,60 1,0 50 4 1.500 3 3
 TV_-1.5-102 1,50 1,0 60 2 1.500 2 2
 TV_-2.5-302 2,50 3,0 80 2,2 1.500 3 3
 TV_-1.0-103 1,00 10,0 450 0,5 1.500 2 2
 TV_-0.5-223 0,50 22,0 850 0,3 1.500 2 2

Bemærk: Ved bestilling, tilføj "S" og "T" til type nummeret for at indikere den foretrukne monteringsmåde. Eks.: TVS-1.0-223 for SMD eller TVT-1.0-223 for through hole

Mekanisk Layout

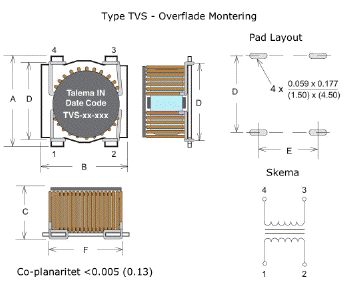

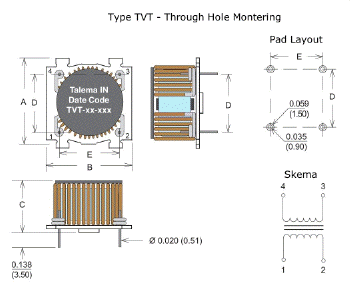

Mekanisk Layout - Type TVS - Overflade Montering   Mekanisk Layout - Type TVT - Through Hole Montering


Monteringsmåde Str. Kode Dimensioner -Tommer ±0.010 (mm ±0.25)
A B C D E F
"S"
SMD		 2 0,630
(16,00)		 0,559
(14,20)		 0,350 max.
(8,90 max.)		 0,520
(13,20)		 0,350
(8,90)		 0,484
(12,30)
3 0,756
(19,20)		 0,669
(17,00)		 0,390 max.
(9,90 max.)		 0,657
(16,70)		 0,445
(11,30)		 0,579
(14,70)
"T"
TH		 2 0,630
(16,00)		 0,559
(14,20)		 0,358 max.
(9,10 max.)		 0,500
(12,70)		 0,400
(10,16)		 -
3 0,756
(19,20)		 0,669
(17,00)		 0,398 max.
(10,10 max.)		 0,500
(12,70)		 0,500
(12,70)		 -
