CTJ-2 -Mini SMD Common Mode Dobbelt Spoler

CTJ-2 Serien - Mini SMD Common Mode Dobbeltspoler er en lavpris SMD serie som er velegnet for "pick and place" og som har god co-planaritet.
Serien har en udvidet arbejdstemperatur på -40°C til +125°C og standard inductionsværdier fra 11µH til 4,7mH. Andre induktionsværdier og specielle typer som kan fungere ved +150°C omgivelsestemperatur fremstilles efter ønske.


Kendetegn

  • miniature, lavpris SMD velegnet for "pick and place" med god co-planaritet
  • udvidet arbejdstemperatur: -40° til +125°C
  • høj dæmpning over et bredt frekvensområde - CAN bus typer til 500MHz
  • andre induktansværdier og specielle typer som kan fungere ved omgivelses-temperatur på +150°C  fremstilles efter ønske
  • standard induktansværdier fra 11µH til 4,7mH
  • fås i Bifilar (BE type) og Sektor vikling (SE type)
  • materialer: UL94-VO
  • produceret i ISO-9001 godkendt fabrik
   Mini SMD Common Mode Dobbelt Spoler


Elektriske Specifikationer ved 25°C
Type Nummer LN
(µH)		 IN
(mA)		 LL
(µH)		 RCU
(mOhms)		 VT
(Vrms)		 Antal Data Linier
Sektor Vikling for CAN bus og lignende applikationer
CTJ-2-110SE
CTJ-2-220SE		 11
22		 250
250		 0,045
1,30		 160
195		 500
500		 2
2
CTJ-2-330SE
CTJ-2-510SE		 33
51		 200
200		 1,80
2,70		 260
300		 500
500		 2
2
Bifilar Vikling for Data og Signal Linier
CTJ-2-110BE
CTJ-2-101BE		 11
100		 300
300		 0,045
0,15		 160
180		 500
500		 2
2
CTJ-2-221 BE
CTJ-2-471 BE		 220
470		 200
200		 0,20
0,08		 250
300		 500
500		 2
2

Test Betingelser

Arbejdsspænding:   42VAC (50/60Hz), 80 VDC   Induktans tolerance:   <470µH: ±30%
            >470µH: -30/+50%
Arbejdstemperatur:   -40° til +125°C   Strøm IN:   v. 50Hz og 60°C omgivelsestemperatur
Opbevaringstemperatur:   -40° til +125°C   Lækinduktans LL:   <11µH målt ved 1MHz, 5mA
Induktans LN:   <1mH målt ved 100kHz/0,1mA       >11µH målt ved 100kHz, 5mA
    >1mH målt ved 10kHz/0,1mA   Klimakategori:   40/125/56 (-40°C/+125°C/56 dages fugtig varme)
Testspænding:   Vrms ved 50/60Hz i 2 sekunder,
vikling til vikling		   Vægt:   ~ 0,1 gram


GÃ¥ til top

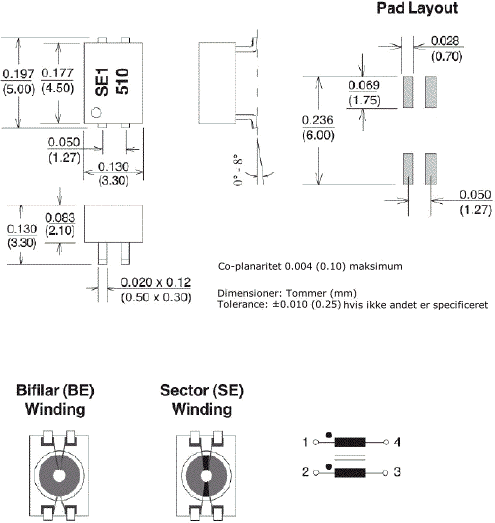

Dimensioner

Dimensioner



Typisk Mætnings Karakteristika - Sector Vikling

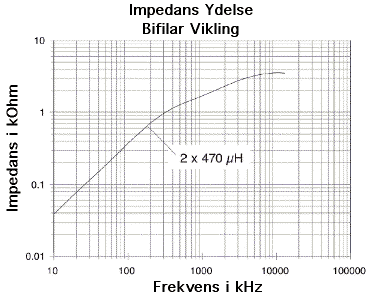

Impedans Ydelse - Bifilar Vikling
